德國薩姆森型閥門定位器說明:
薩姆森Samson總部位于德國法蘭克福東部，是一家具有90多年歷史的工業閥門制造商。其產品包括氣動、電動調節閥、自立式閥門（溫差壓、流量、壓力控制）。以及調節閥附件產品，如閥門定位器、限位開關、位置變送器、電磁閥、氣源過濾減壓器和氣動控制顯示二次儀表等；SAMSON產品應用于石油、化工、電力、輕工、冶金、醫藥、啤酒、飲料、城市供熱等其它行業。
德國Samson全系列閥門及配件。SAMSON公司的產品和網絡已經覆蓋，為用戶提供的產品和完善的解決方案。氣動和電動定位器3760型,4765/4763型和3766/3767型氣動和電動閥門定位器用于連接氣動調節閥，氣動定位器的參考變量為標準的氣動信號0.2至1巴，電動定位器的電信號為4至20MA。

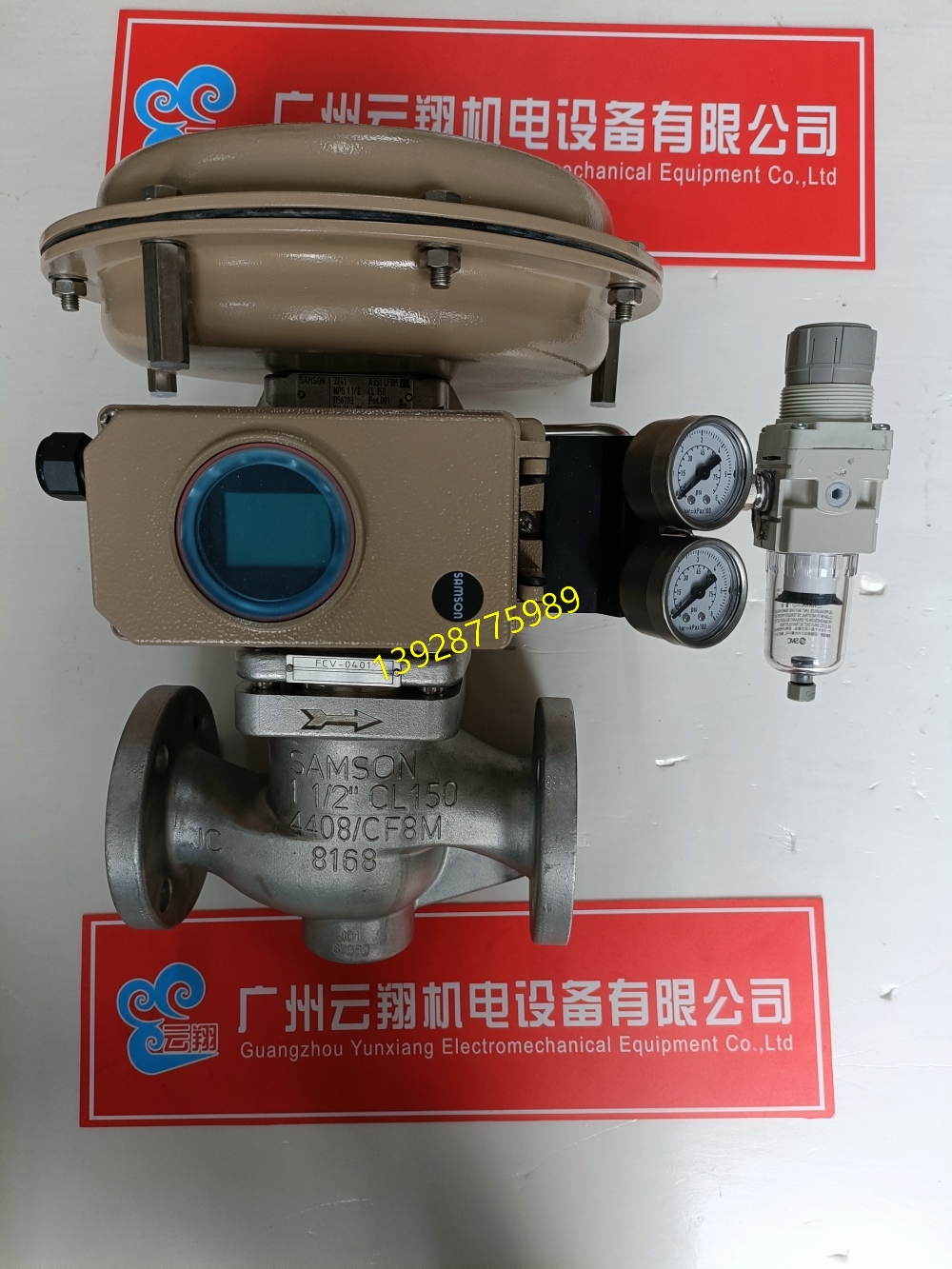

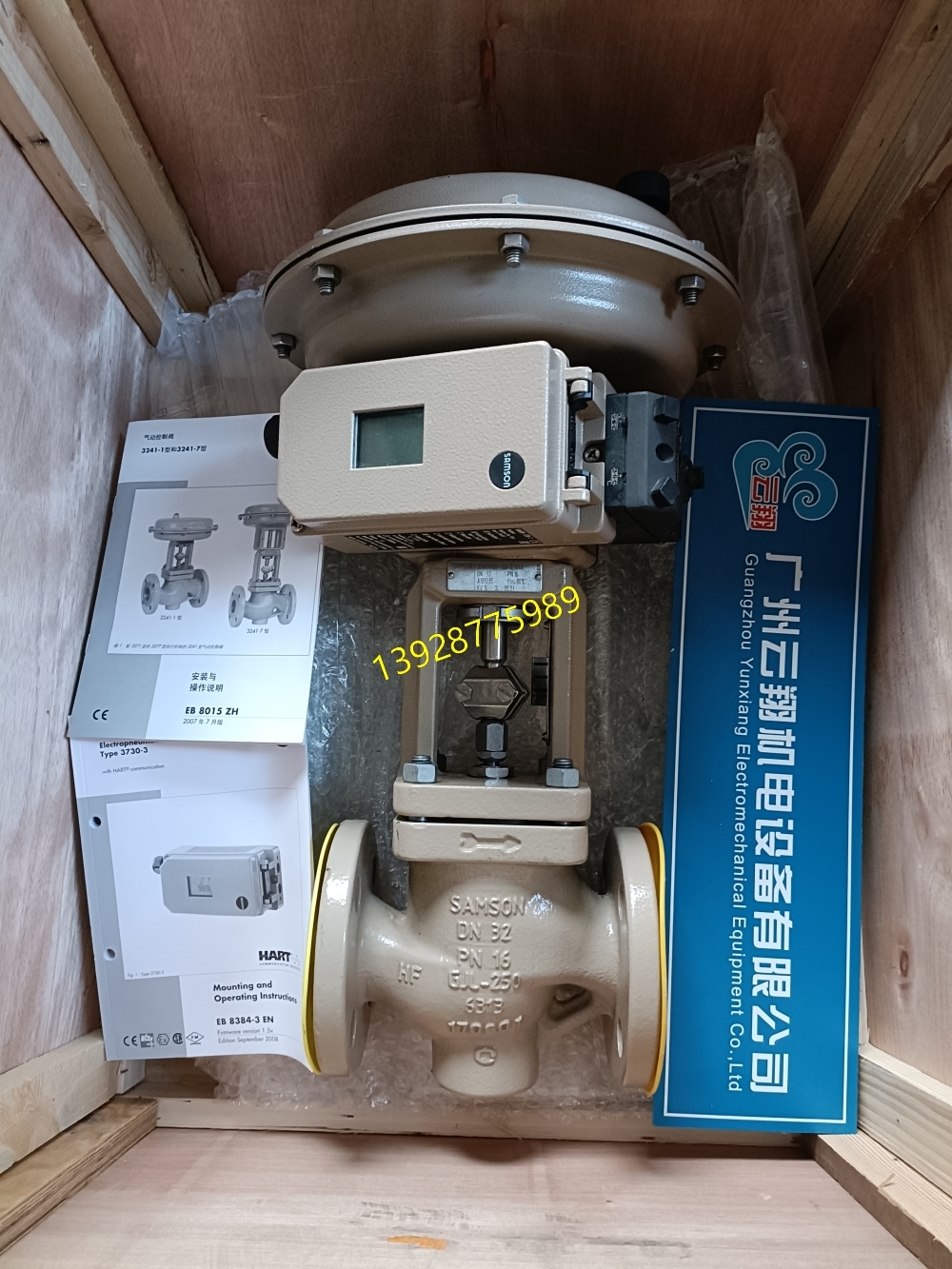

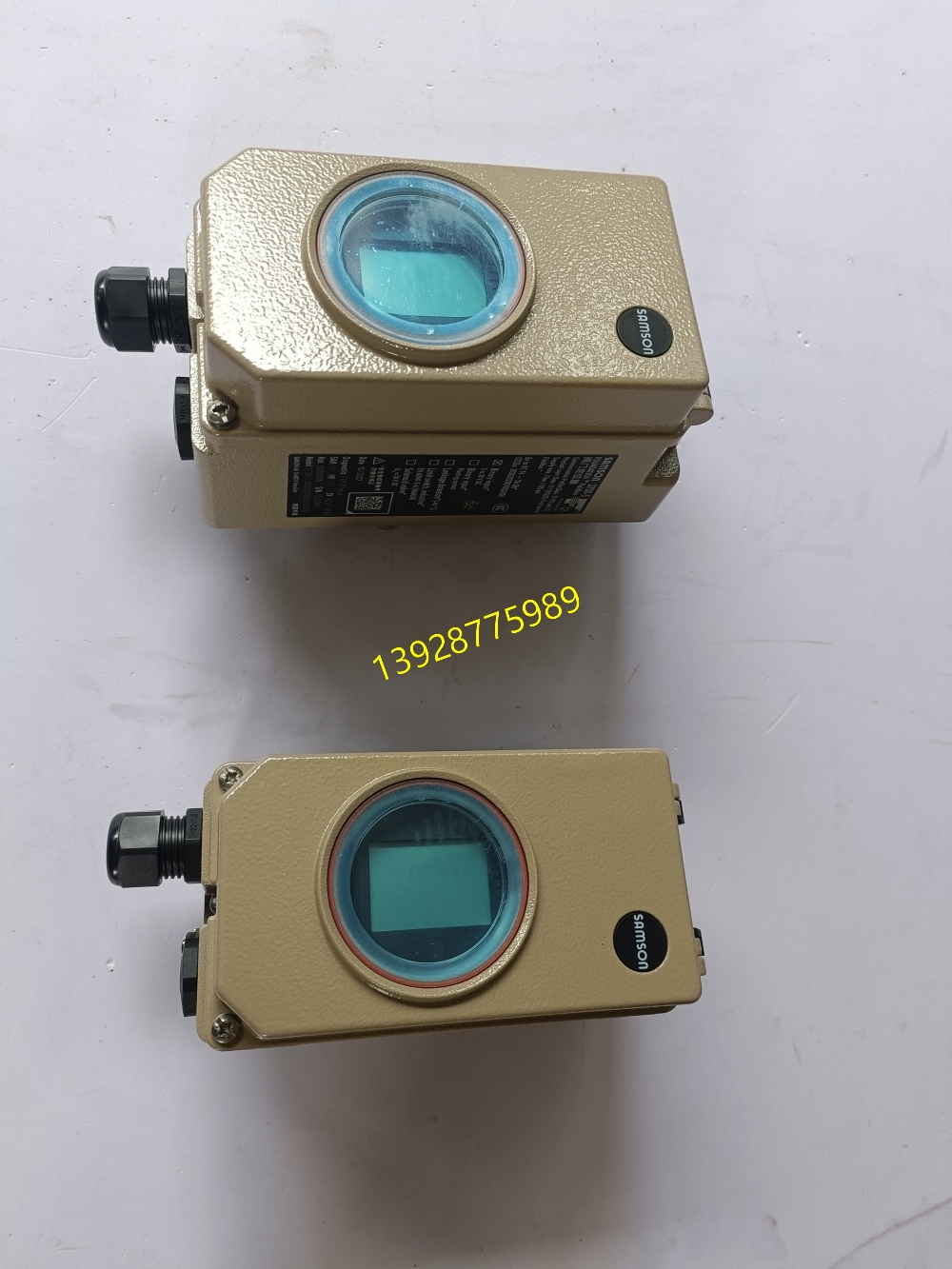

薩姆森定位器TROVIS SAFE 3730-6：帶HART通信和壓力傳感器的電氣閥門定位器，壓鑄鋁或不銹鋼外殼，符合IEC 60534-6，VDI / VDE 3847或SAMSON一體式附件的線性執行器。
行程，可調 直接裝配到3277型氣動執行機構： 3.6 至 30 mm
按IEC 60534-6-1標準裝配連接： 3.6 至 200 mm
裝配到角行程氣動執行機構： 24O 至 100 O開啟角
行程范圍 可調 在已初始化的行程/開啟角度 · 可調比為1：5
輸入控制信號 信號范圍 4 至 20mA · 二線制帶反向保護 · 小量程 4mA
W 靜態破壞限值 100mA
小電流 用于顯示：3.6mA · 用于操作：3.8mA
氣源 氣源壓力 1.4 至 7 巴（20 至 105 psi）
空氣質量按
ISO 8573-1（2001）
顆粒尺寸和密度：4級 · 含油量：3級
露點：3級或必須低于預期的環境溫度10K
輸出信號壓力 0巴至氣源壓力 · 使用軟件可限制為1.4/2.4/3.7巴 ±0.2巴
可調 線性/等比/反向等比
用戶-定義（通過軟件和通信）
蝶閥、旋塞閥和V球閥：線性/等比
特性
偏差 ≤ 1 %
回差 ≤ 0.3 %
靈敏度 ≤ 0.1 %
傳送時間 240秒，用軟件個別調整排氣和氣源
作用方向 可逆
耗氣量 靜態 與氣源壓力無關，約110 ln/h
氣動執行機構加壓 在△P = 6巴：8.5m3
(N)/h · 在△P = 1.4巴：3.0m3
(N)/h · Kvmax(20o 輸出氣量 C) = 0.09
氣動執行機構泄壓 在△P = 6巴：14.0m3
(N)/h · 在△P = 1.4巴：4.5m3
(N)/h · Kvmax(20o
C) = 0.15
允許環境溫度 -20 至+80 o C · 帶金屬密封接頭-45 至+80 o C
防爆型按EC檢定證書中的限值
溫度 0 . 1 5 . 1 5 1 5 ≤ 5 %/10K
氣源 無
影響
振動 按IEC 770在2000Hz和4g時 0 . 25 . 25 2 5 ≤ 5%
電磁兼容性 遵守EN 61000-6-2、EN 61000-6-3、EN 61326-1標準和NAMUR的NE21要求
電氣連接 一個M20x1.5電纜密封接頭（適用電纜直徑6-12mm）· 另一個M20x1.5可加在已有螺紋接口，用于0.2至
2.5mm2
線截面的螺紋接頭
防護等級 IP 66/ NEMA 4X
服從IEC 61508用于安全儀表系統 適用于在安全相關應用的SIL 2（單個設備）和SIL 3（冗余配置），在給定值0mA時緊急停車。
用法：
挑戰運輸時間
有挑戰性的環境條件
節流服務
安全儀表系統
開/關服務
使用外部行程傳感器
附件：
線性執行器，單作用
直線執行器，雙作用
旋轉執行器，雙作用
旋轉執行器，單作用
防爆：
沒有認證
保護類型“本質安全”
通訊：
HART
控制回路
4至20 mA
可選電磁閥
