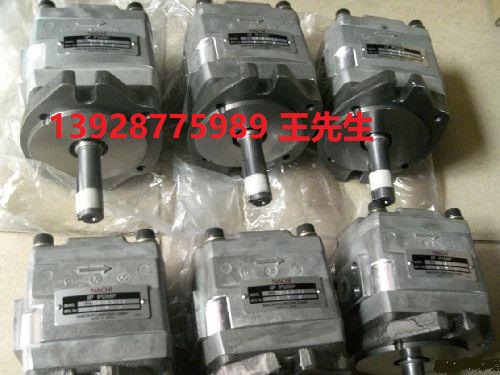

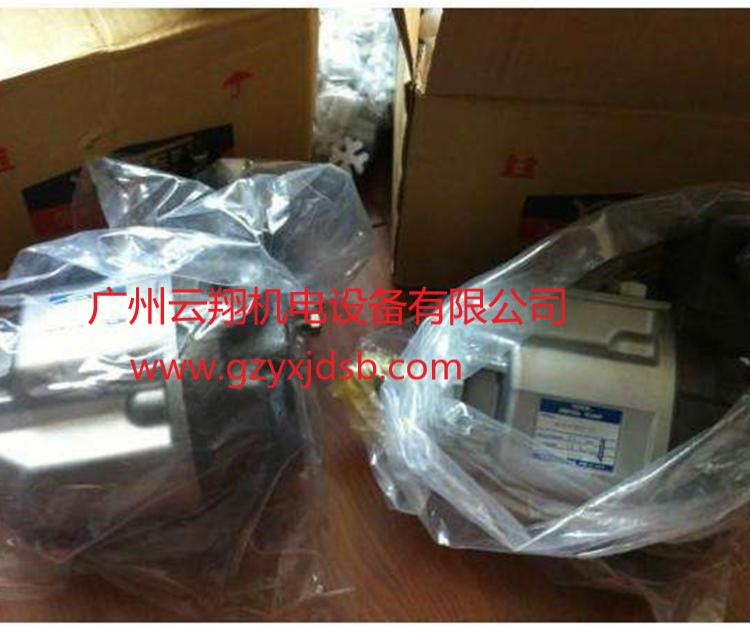

Nachi不二越IPH單齒輪泵型號：

不二越齒輪泵
不二越齒輪泵IPH-2A(B)-3.5-11
不二越齒輪泵IPH-2A(B)-5-11
不二越齒輪泵IPH-2A(B)-6.5-11
不二越齒輪泵IPH-2A(B)-8-11
不二越齒輪泵IPH-3A(B)-10-20
不二越齒輪泵IPH-3A(B)-13-20
不二越齒輪泵IPH-3A(B)-16-20
不二越齒輪泵IPH-4A(B)-20-20
不二越齒輪泵IPH-4A(B)-25-20
不二越齒輪泵IPH-4A(B)-32-20
不二越齒輪泵IPH-5A(B)-40-21
不二越齒輪泵IPH-5A(B)-50-21
不二越齒輪泵IPH-5A(B)-64-21
不二越齒輪泵IPH-6A(B)-80-21
不二越齒輪泵IPH-6A(B)-100-21
不二越齒輪泵IPH-6A(B)-125-21

Nachi不二越IPH單齒輪泵特點：
1. 采用專利技術用軸向和徑向加壓形式提高了效率，壓力可達到30Mpa{306kgl/cm2高壓0}
2. 良好的耐磨性和極強的使用壽命
3. 采用修正漸開線，短齒牙內嚙合設計方式減少了脈沖，降低了噪音，非常的安靜
4. 結構簡單，維護簡易方便
Nachi不二越IPH單齒輪泵使用注意事項：
1. 液壓油請使用相當R&O型，耐抗磨性的ISO NG32~68產品（粘度指數需90以上）；另外運行時的粘度請使用20~150mm2/s范圍內
2. 液壓油溫范圍為5~65℃，起動時油溫在5℃以下時，需要加溫液壓油，或采用低壓運行時油溫達到5℃的要求，環境溫度為0--60攝氏度以內
3. 吸油壓力為-0.03~+0.03MPa{-0.3~+0.3kgf/cm2}，吸油口流速在2m/sec以內
4. 驅動聯軸與采用皮帶輪，齒輪傳動一樣，軸端部避免施加徑向和軸向負荷；安裝方向采用泵軸水平方向
5. 吸油濾網使用過濾精度100um左右（150目孔）的規格，同時在返回油箱的管路上安裝25um的在線過濾網
6. 液壓油的污染程度請控制在NAS10級以內，另外需注意防止混入水或其它異物雜物等以及油變色的情況，油發生白濁時，說明混入氣泡，呈茶色時，說明油已經劣化。

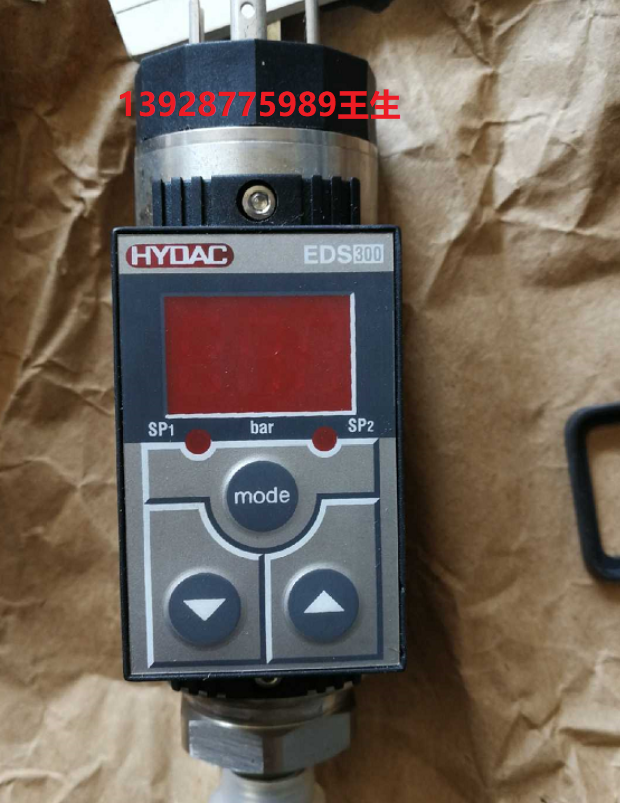

產品：HYDAC測量設備、 HYDAC液壓缸 、HYDAC傳感器、 HYDAC泵 、HYDAC冷卻系統、 HYDAC閥門、 HYDAC蓄能器、 HYDAC過濾器

德國賀德克HYDAC Technology GmbH 專業生產用于流體過濾技術、液壓控制技術、電子測量技術的元件和裝置，是*知名的過濾器、蓄能器、液壓閥、電子產品、管夾、電磁鐵、液壓系統總成等產品的液壓件制造商。德國賀德克HYDAC產品的應用范圍十分*，幾乎覆蓋各行各業，尤其在冶金工業、汽車工業、電力設備、化工、工程機械、造紙工業、造船工業以及機床制造等領域都得到*應用。HYDAC公司的分公司或子公司遍布*三十多個*和地區，在美國、 法國、印度、英國、瑞士、意大利等地均有生產制造基地。

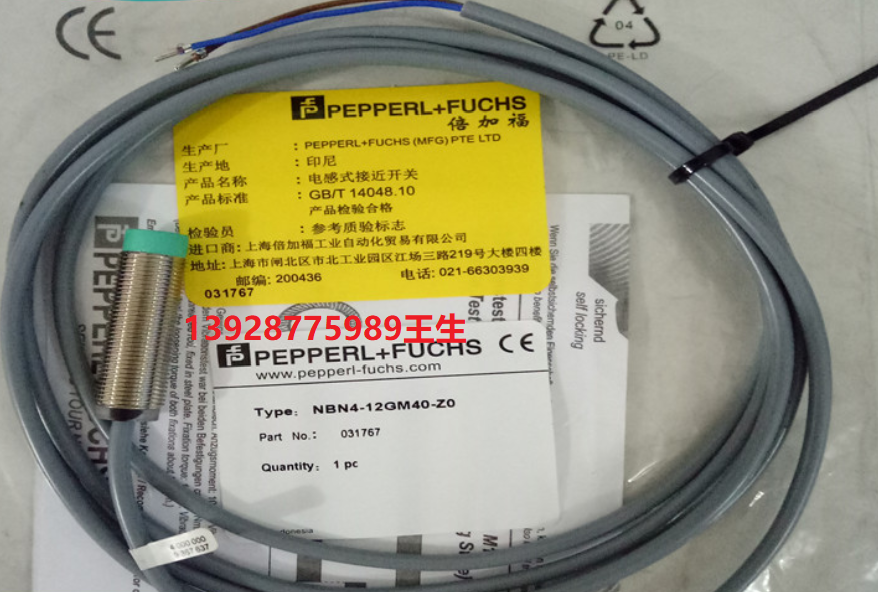

產品：倍加福傳感器、倍加福光電傳感器、倍加福電感式傳感器、倍加福接近開關、倍加福安全柵、倍加福安全光幕、倍加福編碼器、倍加福旋轉編碼器

PEPPERL+FUCHS總部設于德國曼海姆，分公司遍及六大洲，倍加福（P+F）是*自動化行業中久負盛名的專業傳感器公司。倍加福作為*自動化領域的電子傳感與零部件的生產主導者，憑借不斷的創新，恒久的質量保證，穩健的發展，保證了迄今六十余年的輝煌成就。倍加福在*范圍內擁有3950名員工，位于德國，美國，新加坡，匈牙利，印度尼西亞和越南的生產基地幾乎全部通過了ISO9001的質量認證。 公司兩大分支工廠自動化作為工業領域的生產主導者，旨在滿足*范圍內的特定市場需求。

直動式比例閥 6024 作為電磁驅動的調節閥，在運行壓力較低的條件下工作時，應當結合相對較高的流通量。閥門會在無流量時關閉。

德國寶德BURKERT成立于1946年，是一家針對流體控制領域的產品和系統的研發、制造的*性跨國企業，也是這個領域的專家。BURKERT專業從事過程產品，如電磁閥，蝶閥，球閥，角座閥，止回閥，過濾器，氣動驅動，傳感器和控制器等。Burkert一直致力于流體控制領域的產品和系統的研發、制造。如今Burkert已發展成一個擁有三千多名員工、在德國，法國擁有五家生產廠。在四十多個地區設立了分公司的跨國集團，成為流體控制系統領域的專家。

Burkert電磁閥 、Burkert角座閥、 Burkert過程控制閥、 Burkert電動閥、 Burkert微流量閥 、Burkert流量控制器、 Burkert流體傳感器 、Burkert氣缸和閥門驅動裝置、 Burkert過濾器

HEIDENHAIN公司研發和生產高質量直線光柵尺和角度編碼器、旋轉編碼器、數顯裝置和數控系統。HEIDENHAIN公司的產品被*應用于精密機 床、電子元件的生產和加工設備、自動化機器系統，尤其是應用于半導體和電子制造業等領域。HEIDENHAIN公司研發和生產高質量直線光柵尺和角度編碼 器、旋轉編碼器、數顯裝置和數控系統。HEIDENHAIN公司的產品被*應用于精密機床、電子元件的生產和加工設備、自動化機器系統，尤其是應用于半 導體和電子制造業等領域。 海德漢公司的產品是機床和大型設備高效和有效工作的保證。 自1948年海德漢公司在德國Traunreut重建后，現已累計交付超過500萬套直線光柵尺，1200萬套旋轉編碼器和角度編碼器，470,000臺 數顯裝置和近240,000套TNC數控系統。 *乃至未來，這期間所積累的專業知識都將成為海德漢公司是您正確選擇的保證。

持續提供 技術卓越產品，可靠和貼近客戶的產品，以及面向?qū)嵱玫睦砟钍呛５聺h公司發展的基礎。 海德漢公司一方面與科研機構合作，也與客戶密切合作。 我們?yōu)橛脩籼峁┐罅扛叨葌€(gè)性化的直線和角度計量解決方案，充分體現我們的超強競爭能力。 這包括我們?yōu)?標準實驗室設計研制的測量和檢測設備，應用于天文望遠鏡和衛星接收天線的角度編碼器。 海德漢的標準產品也受益于這些項目中積累的知識和經驗。

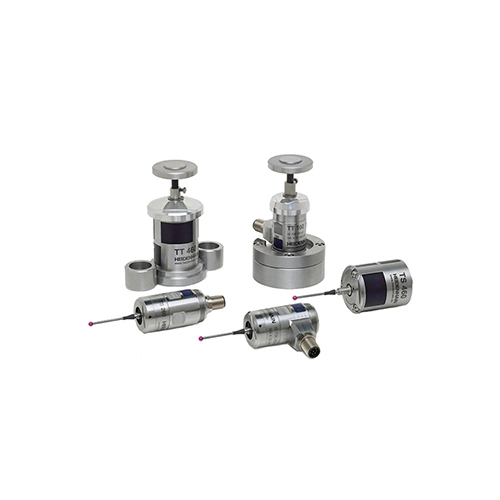

HEIDENHAIN測頭特點： 海德漢的測頭設計用于機床，特別是銑床和加工中心。能幫助用戶降低單件和小批量以及中等批量生產成本。它使數控機床可以自動執行設置、測量和校驗任務，并且大多數數控系統還能在程序控制下執行這些任務。 HEIDENHAIN測量工件 當TS三維觸發式測頭的探針接觸到工件表面時它將偏離其自由位置。偏離自由位置時立即通過電纜（TS 220/TS 230型）或紅外線（TS 640/TS 440型）向數控系統發送信號。數控系統立即將機床軸光柵尺所測的實際位置信息保存下來，用于進一步處理。 HEIDENHAIN測量刀具 TT 140型觸發式測頭用于測量刀具。測量靜止或旋轉刀具時，接觸盤偏離自由位置時向數控系統發出觸發信號

海德漢產品及其應用： 高精度位置測量應用的長度計，直線光柵尺，旋轉編碼器，磁柵編碼器和角度編碼器。 后續電子系統，例如位置編碼器測量值的數顯裝置和接口電路或數據傳輸。 銑床，銑車復合加工機床，鉆床，鏜床和加工中心的CNC數控系統。 工件、刀具和機床整機驗收和檢測的測頭和對刀儀 豐富的產品能滿足各種應用要求如高精度、高可靠性、安全生產、高動態性能、簡單操作以及*高效率等。 海德漢的產品主要用于精密機床、生產和加工設備以及自動化領域。此外，我們也服務于電梯，醫療等行業用戶。

海德漢建立了*標準的測量和檢測實驗室，也為許多天文望遠鏡和衛星接收天線提供角度編碼器。當然，這期間積累的知識也應用于我們大批量生產的產品中。

HEIDENHAIN海德漢公司是一家研發、生產和銷售高質量直線光柵尺和角度編碼器，旋轉編碼器，數顯裝置和數控系統的制造商。HEIDENHAIN產品主要有：編碼器、光柵尺、封閉式光柵尺、敞開式光柵尺、長度計、旋轉編碼器、角度編碼器、模塊式磁柵編碼器、測頭、機床測量等；HEIDENHAIN海德漢公司產品主要用于精密機床和電子元件的生產和加工設備。 HEIDENHAIN公司的豐富經驗、技術開發和制造的測量設備和數字控制，為工廠和生產的自動化奠定了基礎和開拓了未來。

Heidenhain海德漢編碼器、Heidenhain海德漢絕對值編碼器、Heidenhain海德漢增量式編碼器、Heidenhain海德漢光柵尺、Heidenhain海德漢直線光柵尺、Heidenhain海德漢絕對式光柵尺、Heidenhain海德漢增量式光柵尺

齒輪泵是液壓系統中廣泛采用的一種液壓泵,它一般做成定量泵,按結構不同,齒輪泵分為外嚙合齒輪泵和內嚙合齒輪泵,而以外嚙合齒輪泵應用最廣。下面以外嚙合齒輪泵為例來剖析齒輪泵。

液壓齒輪泵主要包括：高壓定量齒輪泵，高壓雙聯齒輪泵，潤滑泵，化工泵，雙向齒輪馬達，齒輪泵附調壓閥，齒輪泵附升降閥。

齒輪泵的工作原理和結構

它是分離三片式結構，三片是指泵蓋和泵體，泵體內裝有一對齒數相同、寬度和泵體接近而又互相嚙合的齒輪，這對齒輪與兩端蓋和泵體形成一密封腔，并由齒輪的齒頂和嚙合線把密封腔劃分為兩部分，即吸油腔和壓油腔。兩齒輪分別用鍵固定在由滾針軸承支承的主動軸和從動軸上，主動軸由電動機帶動旋轉。

當泵的主動齒輪按圖示箭頭方向旋轉時，齒輪泵右側(吸油腔)齒輪脫開嚙合，齒輪的輪齒退出齒間，使密封容積增大，形成局部真空，油箱中的油液在外界大氣壓的作用下，經吸油管路、吸油腔進入齒間。隨著齒輪的旋轉，吸入齒間的油液被帶到另一側，進入壓油腔。這時輪齒進入嚙合，使密封容積逐漸減小，齒輪間部分的油液被擠出，形成了齒輪泵的壓油過程。齒輪嚙合時齒向接觸線把吸油腔和壓油腔分開，起配油作用。當齒輪泵的主動齒輪由電動機帶動不斷旋轉時，輪齒脫開嚙合的一側，由于密封容積變大則不斷從油箱中吸油，輪齒進入嚙合的一側，由于密封容積減小則不斷地排油，這就是齒輪泵的工作原理。泵的前后蓋和泵體由兩個定位銷17定位，用6只螺釘固緊。為了保證齒輪能靈活地轉動，同時又要保證泄露最小，在齒輪端面和泵蓋之間應有適當間隙(軸向間隙)，對小流量泵軸向間隙為0.025~0.04mm，大流量泵為0.04~0.06mm。齒頂和泵體內表面間的間隙(徑向間隙)，由于密封帶長，同時齒頂線速度形成的剪切流動又和油液泄露方向相反，故對泄露的影響較小，這里要考慮的問題是：當齒輪受到不平衡的徑向力后，應避免齒頂和泵體內壁相碰，所以徑向間隙就可稍大，一般取0.13~0.16mm。

為了防止壓力油從泵體和泵蓋間泄露到泵外，并減小壓緊螺釘?shù)睦?，在泵體兩側的端面上開有油封卸荷槽，使?jié)B入泵體和泵蓋間的壓力油引入吸油腔。在泵蓋和從動軸上的小孔，其作用將泄露到軸承端部的壓力油也引到泵的吸油腔去，防止油液外溢，同時也潤滑了滾針軸承。

齒輪泵存在的問題

1、 齒輪泵的困油問題

齒輪泵要能連續地供油,就要求齒輪嚙合的重疊系數ε大于1,也就是當一對齒輪尚未脫開嚙合時,另一對齒輪已進入嚙合,這樣,就出現同時有兩對齒輪嚙合的瞬間,在兩對齒輪的齒向嚙合線之間形成了一個封閉容積,一部分油液也就被困在這一封閉容積中〔見圖3-5(a)〕,齒輪連續旋轉時,這一封閉容積便逐漸減小,到兩嚙合點處于節點兩側的對稱位置時,封閉容積為最小,齒輪再繼續轉動時,封閉容積又逐漸增大,直到容積又變?yōu)樽畲?。在封閉容積減小時,被困油液受到擠壓,壓力急劇上升,使軸承上突然受到很大的沖擊載荷,使泵劇烈振動,這時高壓油從一切可能泄漏的縫隙中擠出,造成功率損失,使油液發熱等。當封閉容積增大時,由于沒有油液補充,因此形成局部真空,使原來溶解于油液中的空氣分離出來,形成了氣泡,油液中產生氣泡后,會引起噪聲、氣蝕等一系列惡果。以上情況就是齒輪泵的困油現象。這種困油現象極為嚴重地影響著泵的工作平穩性和使用壽命。

為了消除困油現象,在CB—B型齒輪泵的泵蓋上銑出兩個困油卸荷凹槽,其幾何關系卸荷槽的位置應該使困油腔由大變小時,能通過卸荷槽與壓油腔相通,而當困油腔由小變大時,能通過另一卸荷槽與吸油腔相通。兩卸荷槽之間的距離為a,必須保證在任何時候都不能使壓油腔和吸油腔互通。

按上述對稱開的卸荷槽,當困油封閉腔由大變至最小時,由于油液不易從即將關閉的縫隙中擠出,故封閉油壓仍將高于壓油腔壓力;齒輪繼續轉動，當封閉腔和吸油腔相通的瞬間,高壓油又突然和吸油腔的低壓油相接觸,會引起沖擊和噪聲。于是CB—B型齒輪泵將卸荷槽的位置整個向吸油腔側平移了一個距離。這時封閉腔只有在由小變至最大時才和壓油腔斷開,油壓沒有突變,封閉腔和吸油腔接通時,封閉腔不會出現真空也沒有壓力沖擊,這樣改進后,使齒輪泵的振動和噪聲得到了進一步改善。

2、 徑向不平衡力

齒輪泵工作時,在齒輪和軸承上承受徑向液壓力的作用。如圖3-7所示,泵的右側為吸油腔,左側為壓油腔。在壓油腔內有液壓力作用于齒輪上,沿著齒頂?shù)男孤┯?具有大小不等的壓力,就是齒輪和軸承受到的徑向不平衡力。液壓力越高,這個不平衡力就越大,其結果不僅加速了軸承的磨損,降低了軸承的壽命,甚至使軸變形,造成齒頂和泵體內壁的摩擦等。為了解決徑向力不平衡問題,在有些齒輪泵上,采用開壓力平衡槽的辦法來消除徑向不平衡力,但這將使泄漏增大,容積效率降低等。CB—B型齒輪泵則采用縮小壓油腔,以減少液壓力對齒頂部分的作用面積來減小徑向不平衡力,所以泵的壓油口孔徑比吸油口孔徑要小。

以上就是關于液壓齒輪泵主要包括哪些， 齒輪油泵的結構以及工作原理的介紹，希望對你有所幫助。

液壓泵是為液壓傳動提供加壓液體的一種液壓元件，是泵的一種。雖然不同類型的液壓泵的結構大不相同，但是在安裝、使用維護方面存在許多共同點，如果不規范操作的話，可能會導致故障的發生。

液壓泵的功能是把動力機（如電動機和內燃機等）的機械能轉換成液體的壓力能。輸出流量可以根據需要來調節的稱為變量泵，流量不能調節的稱為定量泵。

雖然液壓泵的結構大不相同，但是在安裝與使用方面存在許多共同點。

一、常用液壓泵的種類

1、按流量是否可調節可分為：變量泵和定量泵。輸出流量可以根據需要來調節的稱為變量泵，流量不能調節的稱為定量泵。

2、按液壓系統中常用的泵結構分為：齒輪泵、葉片泵和柱塞泵3種。

齒輪泵：體積較小，結構較簡單，對油的清潔度要求不嚴，價格較便宜；但泵軸受不平衡力，磨損嚴重，泄漏較大。

葉片泵：分為雙作用葉片泵和單作用葉片泵。這種泵流量均勻、運轉平穩、噪音小、作壓力和容積效率比齒輪泵高、結構比齒輪泵復雜。

柱塞泵：容積效率高、泄漏小、可在高壓下工作、大多用於大功率液壓系統；但結構復雜，材料和加工精度要求高、價格貴、對油的清潔度要求高。

一般在齒輪泵和葉片泵不能滿足要求時才用柱塞泵。還有一些其他形式的液壓泵，如螺桿泵等，但應用不如上述3種普遍。

二、液壓泵的工作原理

1、柱塞泵

柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結構形式；由于徑向柱塞泵屬于一種新型的技術含量比較高的高效泵，隨著國產化的不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部分．

柱塞泵是往復泵的一種，屬于體積泵，其柱塞靠泵軸的偏心轉動驅動，往復運動，其吸入和排出閥都是單向閥。當柱塞外拉時，工作室內壓力降低，出口閥關閉，低于進口壓力時，進口閥打開，液體進入；柱塞內推時，工作室壓力升高，進口閥關閉，高于出口壓力時，出口閥打開，液體排出。

柱塞泵

帶滑靴結構的軸向柱塞泵是目前使用最廣泛的軸向柱塞泵，安放在缸體中的柱塞通過滑靴與斜盤相接觸，當傳動軸帶動缸體旋轉時，斜盤將柱塞從缸體中拉出或推回，完成吸排油過程。柱塞與缸孔組成的工作容腔中的油液通過配油盤分別與泵的吸、排油腔相通。變量機構用來改變斜盤的傾角，通過調節斜盤的傾角可改變泵的排量。

2、葉片泵

葉片泵

雙作用泵工作原理：

它由定子、轉子、葉片和配油盤等組成。定子內壁近似橢圓形。葉片安裝在轉子徑向槽內并可沿槽滑動，轉子與定子同心安裝。當轉子轉動時，葉片在離心力的作用下壓向定子內表面，并隨定子內表面曲線的變化而被迫在轉子槽內往復滑動，相鄰兩葉片間的密封工作腔就發生增大和縮小的變化。葉片由小半徑圓弧向大半徑圓弧處滑移時，密封工作腔隨之逐漸增大形成局部真空，于是油箱中油液通過配油盤上吸油腔吸入；反之將油壓出。轉子每轉一周，葉片在槽內往復滑移2次，完成2次吸油和2次壓油，并且油壓所產生的徑向力是平衡的，故稱雙作用式，也稱平衡式。

單作用式葉片泵工作原理：

主要由定子、轉子、葉片和配油盤等組成。定子的內表面是一個圓柱形，轉子偏心安裝在定子中，即有一個偏心距e，葉片裝在轉子徑向滑槽中，并可在槽內徑向滑動。轉子轉動時，在離心力和葉片根部壓力油的作用下，葉片緊貼在定子內表面上，這樣相鄰兩片葉片間就形成了密封工作腔。在其中一邊，葉片逐漸伸出，密封工作腔逐漸增大，形成局部真空，形成吸油；反之，另一邊，形成壓油。轉子每轉一周，葉片在滑槽內往復滑移1次，完成1次吸油1次壓油。油壓所產生的徑向力是不平衡的，故稱單作用式，也稱不平衡式葉片泵。

3、氣體增壓泵

氣體增壓機

氣動增壓泵工作時主要是利用大面積活塞端的低壓氣體驅動而產生小面積活塞端的高壓流體?？捎糜趬嚎s空氣及其它氣體,輸出氣壓可通過驅動氣壓無級調節。

氣動增壓泵利用大面積活塞端的低壓氣體驅動而產生小面積活塞端的高壓流體。可用于壓縮空氣及其它氣體，輸出氣壓可通過驅動氣壓無級調節。

多種氣體驅動：壓縮空氣、液化氮?dú)夂凸艿赖獨?、水蒸氣?/p>

三、液壓泵連接注意事項

1、液壓泵可以用支座或法蘭安裝，泵和原動機應采用共同的基礎支座，法蘭和基礎都應有足夠的剛性。特別注意:流量大于(或等于)160L/min的柱塞泵，不宜安裝在油箱上。

2、液壓泵和原動機輸出軸間應采用彈性聯軸器連接，嚴禁在液壓泵軸上安裝帶輪或齒輪驅動液壓泵，若一定要用帶輪或齒輪與泵連接，則應加一對支座來安裝帶輪或齒輪，該支座與泵軸的同軸度誤差應不大于Φ0.05mm。

3、吸油管要盡量短、直、大、厚，吸油管路一般需設置公稱流量不小于泵流量2倍的粗過濾器(過濾精度一般為80～180μm)。液壓泵的泄油管應直接接油箱，回油背壓應不大于0.05MPa。油泵的吸油管口、回油管口均需在油箱最低油面200mm以下。特別注意在柱塞泵吸油管道上不允許安裝濾油器，吸油管道上的截止閥通徑應比吸油管道通徑大一擋。

4、液壓泵進、出油口應安裝牢固，密封裝置要可靠，否則會產生吸入空氣或漏油的現象，影響液壓泵的性能。

5、液壓泵自吸高度不超過500mm(或進口真空度不超過0.03MPa)，若采用補油泵供油，供油壓力不得超過0.5MPa，當供油壓力超過0.5MPa時，要改用耐壓密封圈。對于柱塞泵，應盡量采用倒灌自吸方式。

6、液壓泵裝機前應檢查安裝孔的深度是否大于泵的軸伸長度，防止產生頂軸現象，否則將燒毀泵。

四、液壓泵使用注意事項

1、液壓泵啟動時應先點動數次，油流方向和聲音都正常后，在低壓下運轉5～10min，然后投入正常運行。柱塞泵啟動前，必須通過殼上的泄油口向泵內灌滿清潔的工作油。

2、油的黏度受溫度影響而變化，油溫升高黏度隨之降低，故油溫要求保持在60℃以下，為使液壓泵在不同的工作溫度下能夠穩定工作，所選的油液應具有黏度受溫度變化影響較小的油溫特性，以及較好的化學穩定性、抗泡沫性能等。推薦使用L-HM32或L-HM46(GB11118.1—94)抗磨液壓油。

3、油液必須潔凈、不得混有機械雜質和腐蝕物質，吸油管路上無過濾裝置的液壓系統，必須經濾油車(過濾精度小于25μm)加油至油箱。

4、 液壓泵的最高壓力和最高轉速，是指在使用中短暫時間內允許的峰值，應避免長期使用，否則將影響液壓泵的壽命。

5、液壓泵的正常工作油溫為15～65℃，泵殼上的最高溫度一般比油箱內泵入口處的油溫高10～20℃，當油箱內油溫達65℃時，泵殼上最高溫度不超過75～85℃。

五、更換液壓泵后的注意事項

隨時注意異?，F(xiàn)象的發現

異常聲音、振動或監視系統異常信號等，必定有其原因，一發現有異?，F(xiàn)象時，即刻找來回路圖，按圖索驥，小心觀察異?，F(xiàn)象是否為一時錯誤所造成。評估需不需要停車處理。舉凡壓力、負荷、溫度、時間、起動時、停止時都包含了可能產生異?，F(xiàn)象之原因。平時即應逐項分析研討。

液壓泵起動后勿立即加給負荷

液壓泵在啟動后須實施一段時間無負荷空轉（約10分鐘~30分鐘），尤其氣溫很低時，更須經溫車過程，使液壓回路循環正常再加予負載，并確認運轉狀況。

觀察油溫變化

注意檢查最高和最低油溫變化狀況，并查出油溫和外界環境溫度的關系，如此才能知道冷卻器容量、儲油箱容量是否與周遭條件，使用條件互相配合，對冷卻系統的故障排除也才有跡可循。

注意液壓泵的噪音

新的液壓泵初期磨耗少，容易受到氣泡和塵埃的影響，高溫時潤滑不良或使用條件過荷等，都會引起不良后果，使液壓泵發出不正常的影響。

注意檢查計器類的顯示值

隨時觀察液壓回路的壓力表顯示值，壓力開關燈號等振動情形和安定性，以盡早發現液壓回路作用是否正常。

注意觀察機械的動作情況（對于改裝泵）

液壓回路設計不當或組件制造不良，在起始使用階段不容易發現，故應特別注意在各種使用條件下所顯現出的動作狀態。

注意各閥內的調整

充份了解壓力控制閥、流量控制閥和方向控制閥的使用，對調整范圍和極限須特別留意，否則調整錯誤不僅損及機械，更對安全構成威脅。

檢查過濾器的狀態

對回路中的過濾器應定期取出清理，并檢查濾網之狀態及網上所吸附的污物，分析質、量和大小，如此可觀察回路中污染程度，甚而據此推斷出污染來源所在。

定期檢查液壓油的變化

每隔一、二個月檢查分析液壓油劣化、變色和污染程度的變化，以確保液壓傳動媒介的正常。

注意配管部份泄漏情況

液壓裝置配管良否，于運轉一段時間后即可看出，檢察是否漏油，配管是否松動。

新機運轉的三個月內應注意運轉狀況

在新機運轉期間內，應把握運轉狀況檢查，例如機件的保養，螺絲是否有松動，油溫是否有不正常升高，液壓油是否很快劣化，檢查使用條件是否符合規定等。

液壓泵功率損失原因

液壓泵工作時存在的功率損失有兩種，一種功率損失是容積損失，另一種是機械損失。

造成機械損失的原因

①.液壓泵工作時，各相對運動件，如軸承與軸之間、軸與密封件之間、葉片與泵體內壁之間有機械摩擦，從而產生摩擦阻力損失。這種損失與液壓泵的輸出壓力有關，輸出壓力愈高，則摩擦阻力損失愈大。

②.油液在泵內流動時，由于液體的黏性而產生黏滯阻力，也會造成機械損失。這種損失與油液的黏度、泵的轉速有關，油液越黏、泵的轉速越高，則機械損失越大。

由于上述原因，使泵的實際輸人功率大于理論上需要的功率。液壓泵的理論輸入功率與實際輸入功率的比值稱為機械效率，它表明功率損失的程度。液壓泵的輸出功率與輸入功率的比值稱為液壓泵的總效率。

造成容積損失的原因

①.容積式液壓泵的吸油腔和排油腔在泵內雖然被隔開，但相對運動同總是存在著一定的間隙，因此泵內高壓區內的油液通過間隙必然要泄漏到低壓區。液壓油的黏度愈低、壓力愈高時，泄漏就愈大。

②.液壓泵在吸油過程中，由于吸油阻力太大、油液太粘或泵軸轉速太高等原因都會造成泵的吸空現象，使密封的工作容積不能充滿油液，也就是說液壓泵的工作腔沒有被充分利用。

由于上述原因，使液壓泵有容積損失。

但是，只要泵的設計正確，使用合理，其中的第二種原因造成的損失是可以克服的，即可以減少泵的容積損失。

然而，液壓泵工作時因泄漏所造成的容積損失是不可避免的，也就是泵的容積損失可以近似地看作全部由泄漏造成，使液壓泵的實際流量總小于理論流量

實際流量與理淪流量的比值稱為容積效率，它表示液壓泵容積損失大小的程度。液壓泵的容積效率表示液壓泵容積損失大小的程度。
